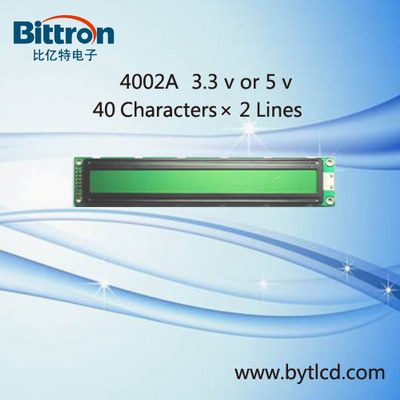

BYT4002A |
技术参数

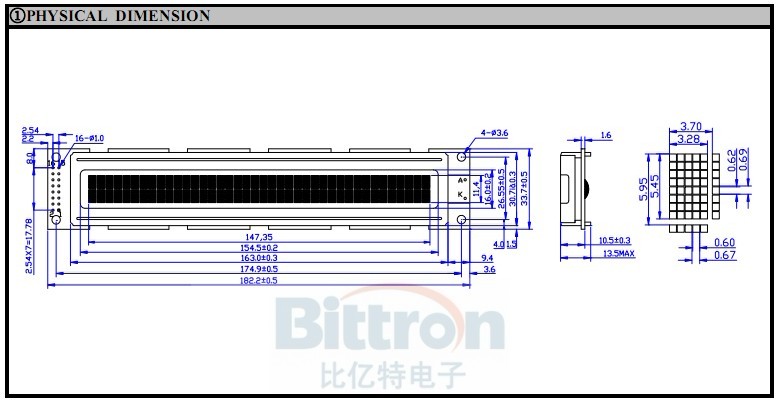

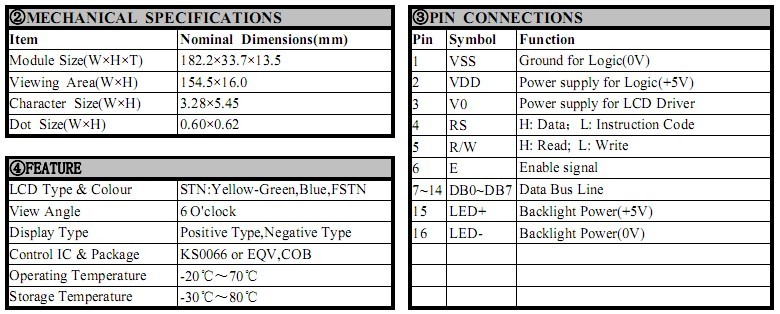

【产品型号】:BYT4002A 【点 阵 数】:40×2 【外型尺寸】:182.2.0×33.7×13.5 【视域尺寸】:154.5×16.0 【点 大 小】:0.60×0.62 【字符尺寸】:3.28×5.45 【显示模式】:STN(黄绿、蓝、灰)模式,FSTN黑白模式 【显示视角】:6:00视角 【控制芯片】:KS0066及其兼容 【工作电压】:+5V 【工作温度】:-20℃~70℃ 【储存温度】:-30℃~80℃ |
功能及特点
BYT4002A字符型液晶显示模块是专门用于显示字母、数字、符号等的点阵型液晶显示模块,可显示2行,每行40个字符。支持串口、4位和8位数据传输方式。提供5×7点阵+光标的显示模式。提供显示数据缓冲区DDRAM、字符发生器CGROM和字符发生器CGRAM,可以使用CGRAM来存储自己定义的最多8个5×8点阵的图形字符的字模数据。提供了丰富的指令设置:清显示;光标回原点;显示开/关;光标开/关;显示字符闪烁;光标移位;显示移位等。 |
电参数
项目 |
符号 |
测试条件 |
典型值 |
单位 |
工作电压 |
VDD |
Ta=25℃ |
5.0 |
V |
工作电流 |
IDD |
Ta=25℃,VDD=5.0V |
1.2 |
mA | |
|
|
