技术参数

【产品型号】：BYT12864F 【点 阵 数】：128×64 【外型尺寸】：87.0×60.0×13.5 【视域尺寸】：72.0×40.0 【点 大 小】：0.48×0.48 【点 间 距】：0.52×0.52 【显示模式】：STN（黄绿、蓝、灰）模式,FSTN黑白模式 【显示视角】：6:00视角 【控制芯片】：ST7920 【工作电压】：+5V / +3.3V 【工作温度】：-20℃～70℃ 【储存温度】：-30℃～80℃

功能及特点

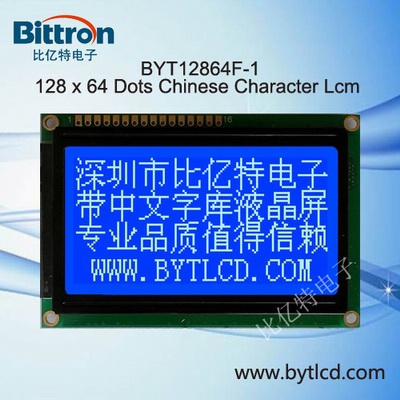

BYT12864F-1中文字库型液晶显示模块是可以显示字母、数字、符号和中文字型及图形，具有绘图及文字画面混合显示功能的点阵型液晶显示模块,可显示4行，每行8个汉字。支持4位和8位数据以及串口的传输方式。模块内置2M-位元中文字型ROM（CGROM）总共提供8192个中文字型（16*16点阵），16K-位元半宽字型ROM(HCGROM)总共提供126个符号字型(16*8点阵),64*16-位元显示RAM(DDRAM),另外绘图显示画面提供一个64*256点的绘图区域(GDRAM),可以和文字及画面混合显示.提供了丰富的指令设置：清显示；光标回原点；显示开/关；光标开/关；显示字符闪烁；光标移位；显示移位,垂直画面卷动,反白显示等。

电参数

项目	符号	测试条件	典型值	单位
工作电压	VDD	Ta=25℃	5.0	V
工作电流	IDD	Ta=25℃,VDD=5.0V	1.5	mA
