技术参数

【产品型号】：BYT320240A 【点 阵 数】：320×240 【外型尺寸】：160.0×109.0×12.0 【视域尺寸】：122.0×92.0 【点 大 小】：0.33×0.33 【点 间 距】：0.36×0.36 【显示模式】：STN（黄绿、蓝、灰）模式,FSTN黑白模式 【显示视角】：6:00视角 【控制芯片】：RA8835及其兼容 【工作电压】：+5V / +3.3V 【工作温度】：-20℃～70℃ 【储存温度】：-30℃～80℃

功能及特点

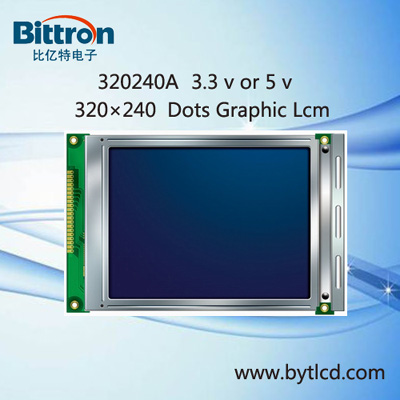

BYT320240A是一种图形点阵液晶显示器,它由控制器RA8835、行驱动器/ 列驱动器及320×240全点阵液晶显示器组成.可完成图形显示,也可以显示20×15个(16×16点阵)汉字。模块内自带-20V的负压，用于LCD的驱动电压，带32K的外部数据存储器（其地址有软件设定），其接口适配8080系列和6800系列MCU的控制时序。驱动方式为1/240DUTY，1/17 BIAS。

电参数

项目	符号	测试条件	典型值	单位
工作电压	VDD	Ta=25℃	5.0	V
工作电流	IDD	Ta=25℃,VDD=5.0V	28.0	mA
