技术参数

【产品型号】：BYT160128A 【点 阵 数】：160×128 【外型尺寸】：129.0×102.0×13.7 【视域尺寸】：101.0×82.0 【点 大 小】：0.54×0.54 【点 间 距】：0.58×0.58 【显示模式】：STN（黄绿、蓝、灰）模式,FSTN黑白模式 【显示视角】：6:00视角 【控制芯片】：T6963C及其兼容 【工作电压】：+5V / +3.3V 【工作温度】：-20℃～70℃ 【储存温度】：-30℃～80℃

功能及特点

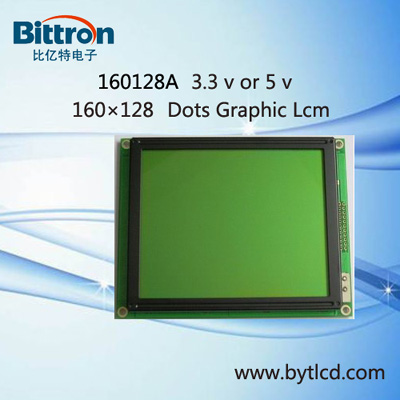

BYT160128A是一种图形点阵液晶显示器,它由控制器T6963C、行驱动器/ 列驱动器及160×128全点阵液晶显示器组成.可完成图形显示,也可以显示10×8个(16×16点阵)汉字。模块内自带-12V的负压，用于LCD的驱动电压，带8K的外部数据存储器（其地址有软件设定），其接口适配8080系列和6800系列MCU的控制时序。驱动方式为1/128DUTY，1/9 BIAS。

电参数

项目	符号	测试条件	典型值	单位
工作电压	VDD	Ta=25℃	5.0	V
工作电流	IDD	Ta=25℃,VDD=5.0V	25.0	mA
