技术参数

【产品型号】：BYT19264B 【点 阵 数】：192×64 【外型尺寸】：100.0×60.0×12.0 【视域尺寸】：84.0×31.0 【点 大 小】：0.36×0.36 【点 间 距】：0.41×0.41 【显示模式】：STN（黄绿、蓝、灰）模式,FSTN黑白模式 【显示视角】：6:00视角 【控制芯片】：KS0107及其兼容 【工作电压】：+5V / +3.3V 【工作温度】：-20℃～70℃ 【储存温度】：-30℃～80℃

功能及特点

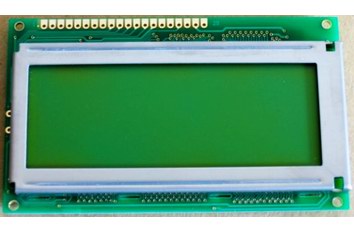

BYT19264B是一种图形点阵型液晶显示模块。它主要由行驱动器与列驱动器组成，可显示192（列）× 64（行）点阵。可完成图形显示，也可显示12×4个（16×16点阵）汉字。七条控制指令，与CPU接口采用8位数据总线并口输入输出方式。标准品工作电压为+5.0V，当使用VDD＝+3.3V时，需出厂前设定；同时，可根据客户需求，定做各种液晶显示模块。

电参数

项目	符号	测试条件	典型值	单位
工作电压	VDD	Ta=25℃	5.0	V
工作电流	IDD	Ta=25℃,VDD=5.0V	8.5	mA
