| BYT12232-4 |
技术参数
|

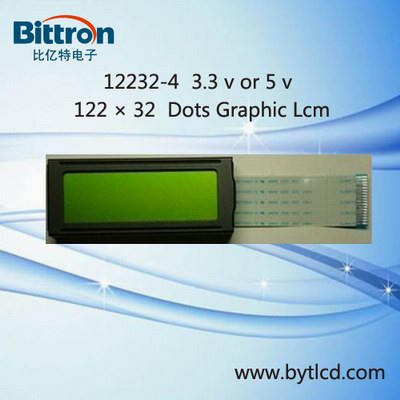

【产品型号】：BYT12232-4
【点 阵 数】：122×32
【外型尺寸】：66.4×27.4×17.0
【视域尺寸】：55.0×18.5
【点 大 小】：0.41×0.36
【点 间 距】：0.45×0.50
【显示模式】：STN（黄绿、蓝、灰）模式,FSTN黑白模式
【显示视角】：6:00视角
【控制芯片】：SED1520及其兼容
【工作电压】：+5V
【工作温度】：-20℃～70℃
【储存温度】：-30℃～80℃ |
功能及特点
|
BYT12232-4是图形点阵型液晶显示模块，可直接与8080系列或6800系列微处理器相连。有专用的指令集，可完成文本显示与图形显示，可以显示2行，每行显示7个半（16*16点阵）汉字。具有低功耗、供应电压范围宽等特点。具有2560位显示RAM（DDRAM），即80×8×4位。 |
电参数
| 项目 |
符号 |
测试条件 |
典型值 |
单位 |
| 工作电压 |
VDD |
Ta=25℃ |
5.0 |
V |
| 工作电流 |
IDD |
Ta=25℃,VDD=5.0V |
1.3 |
mA |
|
|
|
