技术参数

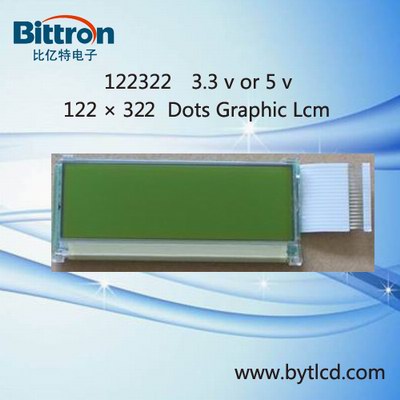

【产品型号】：BYT12232-2 【点 阵 数】：122×32 【外型尺寸】：65.4×29.0×6.0 【视域尺寸】：54.8×19.1 【点 大 小】：0.36×0.41 【点 间 距】：0.40×0.45 【显示模式】：STN（黄绿、蓝、灰）模式,FSTN黑白模式 【显示视角】：6:00视角 【控制芯片】：SED1520及其兼容 【工作电压】：+5V 【工作温度】：-20℃～70℃ 【储存温度】：-30℃～80℃

功能及特点

BYT12232-2是图形点阵型液晶显示模块，可直接与8080系列或6800系列微处理器相连。有专用的指令集，可完成文本显示与图形显示，可以显示2行，每行显示7个半（16*16点阵）汉字。具有低功耗、供应电压范围宽等特点。具有2560位显示RAM（DDRAM），即80×8×4位。

电参数

项目	符号	测试条件	典型值	单位
工作电压	VDD	Ta=25℃	5.0	V
工作电流	IDD	Ta=25℃,VDD=5.0V	1.3	mA
