技术参数

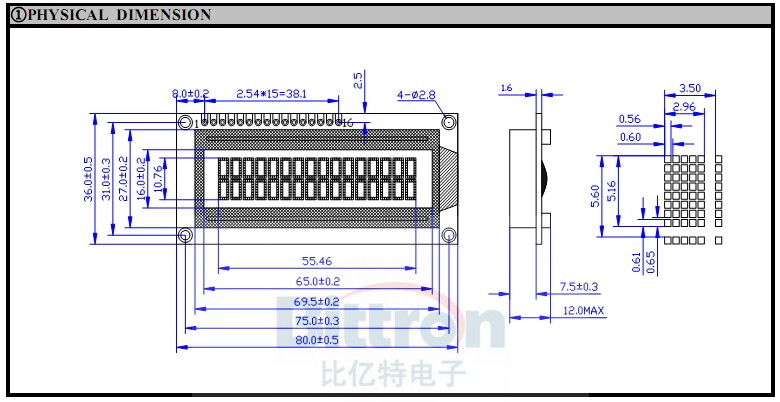

【产品型号】：BYT1602-7 【点 阵 数】：16×2 【外型尺寸】：80.0×36.0×12.0 【视域尺寸】：65.0×16.0 【点 大 小】：0.56×0.61 【字符尺寸】：2.96×5.16 【显示模式】：STN（黄绿、蓝、灰）模式,FSTN黑白模式 【显示视角】：6:00视角 【控制芯片】：KS0066及其兼容 【工作电压】：+5V / +3.3V 【工作温度】：-20℃～70℃ 【储存温度】：-30℃～80℃

功能及特点

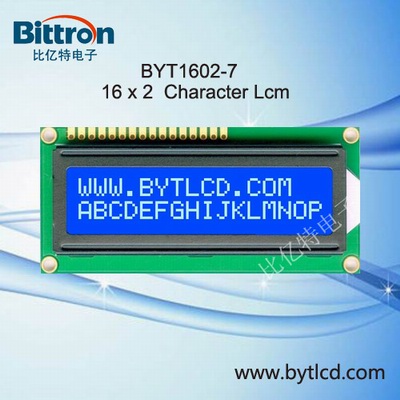

BYT1602-7字符型液晶显示模块是专门用于显示字母、数字、符号等的点阵型液晶显示模块,可显示2行，每行16个字符。支持4位和8位数据传输方式。提供5×7点阵＋光标的显示模式。提供显示数据缓冲区DDRAM、字符发生器CGROM和字符发生器CGRAM，可以使用CGRAM来存储自己定义的最多8个5×8点阵的图形字符的字模数据。提供了丰富的指令设置：清显示；光标回原点；显示开/关；光标开/关；显示字符闪烁；光标移位；显示移位等。

电参数

项目	符号	测试条件	典型值	单位
工作电压	VDD	Ta=25℃	5.0	V
工作电流	IDD	Ta=25℃,VDD=5.0V	1.2	mA
